Langkah-langkah membuat skema Jaringan dengan Packet Tracer

Pada kesempatan kali ini saya akan menjelaskan secara singkat dalam membuat skema jaringan sederhana dengan menggunakan aplikasi cisco packet tracer versi 8.1.1.

Pembuatan Skema Jaringan

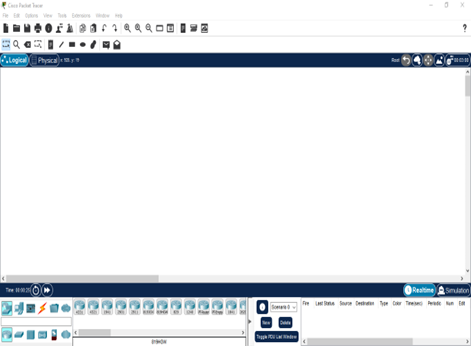

Buka Aplikasi cisco packet tracer versi 8.1.1.

Setelah terbuka Aplikasinya pilih Router 1841, drag kedalam layar kosong

Lalu pilih Switch 2960, drag kedalam layar kosong

Kemudian pilih PC sebagai devicenya. drag kedalam layar kosong sebanyak 3 buah device.

Setelah masukan device kemudian pilih connection (dengan logo petir ) kemudian dilanjutkan  dengan memilih kabel cooper straight yga ada disebelah kana logo petir (keterangan ada ketika cursor diletakan di logo. Setelah itu pilih fastethernet 0, lalu sambungkan antara router dengan switch.

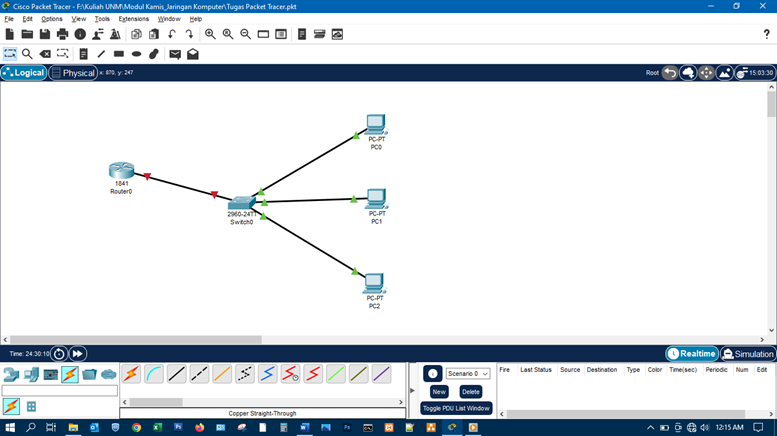

Hal ini berlaku untuk semua koneksi antara switch dengan PC0, PC1, PC2. Hingga tampil seperti gambar dibawah.

Sampai sini pembuatan skema jaringan sudah selesai. kita lanjut ke tahap berikutnya adalah pemberian alamat IP

Pemberian Alamat IP

Langkah-langkahnya sebagai berikut :

Klik 2x pada gambar PC0 kemudian pilih tab desktop. kemudian masukan alamat IP 172.168.10.1 pada PC0 , 172.168.10.2 pada PC1, 172.168.10.3. Seperti contoh dibawah

Jika pemberian alamat IP sudah dilakukan, tahap selanjutnya adalah proses pengamatan apakah komputer kita saling terhubung.

Tes Koneksi

PING dari PC0 ke PC lainnya, caranya adalah dengan mengklik menu Command Prompt pada tab desktop PC0, lalu ketikan ping <alamat IP>.
Jika berhasil maka akan keluar gambar seperti dibawah.

bisa juga untuk melakukan tes koneksi antara PC dengan Router dengan menggunakan logo amplop yang ada di atas menu bar. Maka hasilnya akan terlihat di pojok kanan bawah seperti gambar.

Jika semua sudah dilakukan maka dapat dipastikan pembuatan skema jaringan sudah berfungsi dengan baik.
